Semana 15 - 19 Octubre 2018
PRÀCTICA. Realiza la investigación en una Hoja CQA de los conceptos:
Servidor y Tipos de Servidor
Tipo de Onda Analógica y Digital
DIRECCIONAMIENTO IP
Una Dirección IP se compone de 4 octetos de Bits (4 Bytes)
11111111. 11111111. 11111111. 11111111 = 64 bits
Si hablamos de 1 Byte. ¿Cuál es su valor mayor posible?
11111111
128 + 64 + 32 + 16 + 8 + 4 + 2 + 1 = 255
Ejemplo de IP: 192.168.10.1
192 formado por 8 bits . 168 formado por 8 bits . 10 formado por 8 bits . 1 formado por 8 bits
PRÀCTICA.
Realiza la investigación en tu libreta de:
Realiza la investigación en tu libreta de:
- Clases de Direccionamiento IP
- Su uso
- Sus Rangos
- Para qué se usa
Realiza la investigación en tu libreta sobre los 3 Tipos de Direcciones y su propósito:
- Dirección de Red
- Dirección de Broadcast
- Dirección de Host
Obtener el equivalente en Binario:
ACTIVIDADES
1.- Conversión de Números. Binario a Decimal:
2.- Conversión de Números. Decimal a Binario
3.- Identifica la Clase de Red de las siguientes Direcciones IP:
4.- Considerando la Clase de Dirección IP, anota su Clase y subraya la Porción de Red de las siguientes Direcciones:
5.- Considerando la Clase de Dirección IP, anota su Clase y subraya la Porción de Host de las siguientes Direcciones:
6.- Escribe la Máscara de Subred de cada una de las siguientes Direcciones:
Semana 5 - 9 Noviembre 2018
PRÀCTICA. Realiza la siguiente Práctica "Conocer el IP de mi Computadora"
BAJAR Práctica Direccionamiento IP.
Imprime y pega en tu libreta. O bien, copia las indicaciones que se muestran a continuación:
Práctica: Conocer el IP de mi computadora
1.- Ingresa a la consola
de Windows, selecciona Ejecutar <Ctrl_R> y da el comando CMD
2.- En el Prompt ejecuta el comando IPCONFIG y anota la
información obtenida a partir del uso de este comando
3.- En el Prompt ejecuta el comando IPCONFIG /ALL y
compara la información obtenida a partir
del uso de este comando con IPCONFIG.
4.- Trasládate a Configuración del Adaptador de Red y
ubica en la Lista la Opción Protocolo TCP/IP V.4 e ingresa para determinar si la información obtenida mediante el
comando IPCONFIG coincide. Anota tus observaciones.
Ir
a Cambiar Configuración de Red – Cambiar opciones del adaptador
Elegir a quien
configurar, ya sea la conexión por cable (Ethernet) o inalámbrica (WiFi).
El proceso es el
mismo.
Clic derecho sobre
el icono elegido; dar clic en Propiedades
Elegir Protocolo
de Internet V.4
5.- En la ventana de Propiedades del Protocolo TCP/IP
anota una dirección IP de la categoría A, B, C con su respectiva Máscara de
Subred. Se propone la Dirección del ejemplo 192.168.11.50 a partir Computadora
1 del laboratorio, la Computadora 2 será 51, la Computadora 3 será 52 y así
sucesivamente… hasta la Computadora 16.
6.- Pregunta a algún compañero
la Dirección IP que seleccionó y anótala en tu libreta
7.- Ingresa nuevamente a la
Consola de Windows e ingresa el Comando PING, seguido de la dirección del
compañero. Describe y anota en libreta
cuál fue el resultado obtenido del comando. Ejemplo:
8.- Ejecuta como ejemplo otra variante de Ping, puedes
escribir también la URL del host, Ejemplo:
¿Qué significa Paquete enviado?
¿Qué significa 100% perdidos?
¿Qué significa 0% perdidos?
9.- Ejecuta el
siguiente Comando y describe cuál es el resultado obtenido:
TRACERT WWW.GOOGLE.COM
Anota en Libreta que hace el Comando Tracert
10.- A continuación ejecuta el Comando Netstat
Anota en Libreta
que hace el Comando Netstat
11.- Obtén la IP del equipo:
C:\>
IPCONFIG

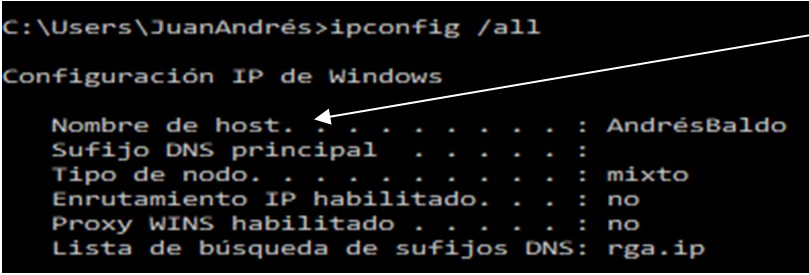

12.- Cuál es el Nombre del Host?
C:\>
IPCONFIG/ALL
13.- Comprobar la Conectividad de mi Internet. Usa el
comando Packet Internet Groper.
a).- Comprueba la conexión con Google
C:\>
b).- Comprueba la conexión con Facebook
C:\>
PRÀCTICA: Para conocer información sobre los adaptadores de red del equipo, todos los sistemas Windows incluyen una aplicación llamada IPCONFIG..EXE
Ve al siguiente enlace y captura la información requerida en base al comando IPCONFIG /ALL
IP de Laboratorios I y II del CETis 146, si tienes problemas con el acceso al Documento Compartido... intenta con LIGA 2
ACTIVIDADGuardar el resultado devuelto por el comando IPCONFIG
Para escribir toda la información que proporciona el comando IPConfig en el equipo en un documento de texto, utiliza la siguiente línea de código:
ipconfig /all>%userprofile%\Desktop\ipconfig.doc
Imprime y Pega en tu Libreta dicho reporte.
Ejemplos del uso del comando IPCONFIG
ipconfig = Muestra información.
ipconfig /all = Muestra información detallada.
ipconfig /renew La*= Renueva la dirección IP de cualquier adaptador cuyo nombre comience con La.
ipconfig /release *Conex* = Libera cualquier conexión cuyo nombre contenga Conex, por ejemplo: "Conexión de área local" y "Conexión de área local 2"
ipconfig /setclassid "Conexión de área local" RED1 = Establece el identificador de clase (ID) del adaptador mencionado a RED1
ACTIVIDADr Uso del comando PING en conexiones de red.
Para ejecutar el comando ping en su forma más elemental utiliza:
Ejemplos del uso del comando IPCONFIG
ipconfig = Muestra información.
ipconfig /all = Muestra información detallada.
ipconfig /renew La*= Renueva la dirección IP de cualquier adaptador cuyo nombre comience con La.
ipconfig /release *Conex* = Libera cualquier conexión cuyo nombre contenga Conex, por ejemplo: "Conexión de área local" y "Conexión de área local 2"
ipconfig /setclassid "Conexión de área local" RED1 = Establece el identificador de clase (ID) del adaptador mencionado a RED1
ACTIVIDADr Uso del comando PING en conexiones de red.
PING.
Es una pequeña aplicación disponible en todos los sistemas Windows, que se ejecuta con el comando PING mediante la consola de CMD. Es usada para probar la conectividad de redes informáticas.
Es uno de las más sencillas y útiles herramientas para ejecutar cualquier diagnostico ante conflictos en la red o simplemente para estar seguros de la funcionalidad de cualquier conexión.
Ping comprueba la conexión enviando paquetes de solicitud de eco y de respuesta, muestra si se ha recibido una respuesta del destino y cuánto tiempo se ha tardado en recibirla.
Si se produce un error en la entrega muestra un mensaje de error.
Es un mecanismo similar al empleado por submarinos y otras naves al utilizar el sonar, en este caso el medio de transmisión no es el agua, sino las redes informáticas.
PING dirección_ip, Por ejemplo:
Es posible insertar la petición a ping en la consola de cmd o directamente en el cuadro de Inicio o Ejecutar, en estos últimos casos al completarse el comando se cerrará la ventana de cmd y no podremos ver los resultados.
Para ejecutarlo insertándolo en el cuadro de Inicio y lograr que permanezca abierta la ventana con el resultado utiliza:cmd /k ping dirección_ip y presiona la tecla Enter.
Por ejemplo:
Usar el comando PING para probar la conectividad en una red
A pesar de su aparente simpleza es muy efectivo el uso del comando Ping para
ping 127.0.0.1
Es posible insertar la petición a ping en la consola de cmd o directamente en el cuadro de Inicio o Ejecutar, en estos últimos casos al completarse el comando se cerrará la ventana de cmd y no podremos ver los resultados.
Para ejecutarlo insertándolo en el cuadro de Inicio y lograr que permanezca abierta la ventana con el resultado utiliza:cmd /k ping dirección_ip y presiona la tecla Enter.
Por ejemplo:
cmd /k ping 127.0.0.1
Al ejecutar ping sin parámetros, de forma predeterminada se enviarán 4 solicitudes de eco, con el tiempo de espera de 1 segundo, el tamaño de 32 bytes y con la fragmentación permitida.
Para usar otras opciones es necesario especificar los parámetros de acuerdo a la necesidad.
La respuesta obtenida en el caso anterior será algo similar a lo siguiente:
TTL= es el tiempo de vida del paquete enviado y su valor óptimo es 128
En la respuesta obtenida de ping pueden aparecer algunos de los siguientes errores:
- "Red de destino inaccesible" significa que no existe ninguna ruta al destino.
- "Ha terminado el tiempo de espera para esta solicitud" indica errores en la conexión.
A pesar de su aparente simpleza es muy efectivo el uso del comando Ping para
- el diagnóstico,
- detección de fallos y
- comprobación de la disponibilidad de cualquier red.
A continuación ejemplo de pruebas que se pueden efectuar en una red local para verificar el funcionamiento y para identificar y aislar cualquier error presente.
La supuesta red de ejemplo posee los siguientes parámetros:
Actividades:
Actividades: Anota los siguientes conceptos sobre los Comandos NSLOOKUP
Para iniciar Nslookup basta con escribir "nslookup" en la consola de cmd y presionar la tecla Enter, verás algo como esto:
C:\> nslookup
Default Server: nameserver1.domain.com
Address: 10.0.0.1
Si la respuesta muestra alguno de los siguientes errores:
Haz ping a un servidor alternativo, por ejemplo los de Google (8.8.8.8 y 8.8.4.4), si tienes éxito sustitúyelos por los tuyos en Funciones de red.
El comando NETSTAT es uno de los más utilizados en el trabajo en redes, muestra todas las estadísticas de los protocolos y las conexiones que tienes establecidas, direcciones, puertos utilizados, cantidad de información, etc.
Úsalo con las siguientes opciones:
Utiliza el comando TRACERT para determinar dónde se ha detenido un paquete en la red. Te permite hacer un seguimiento de la ruta entre tu equipo y el otro equipo en la red.
BAJAR CISCO PACKED TRACER
PRÁCTICA 1
PRÁCTICA 4
- Dirección IP del equipo: 192.168.1.133
- Dirección IP de la PC9 del Laboratorio de Cómputo: 192.168.1.89
- Puerta de enlace (equipo en la red con conexión a internet): 192.168.137.1
Actividades:
1- Hacer ping a 127.0.0.1, es la dirección localhost o dirección de loopback de nuestro mismo equipo, en caso de tener éxito demuestra que el protocolo TCP/IP está instalado y funcionando de forma correcta. De no ser así es necesario reinstalarlo.
Para reinstalar el protocolo TCP/IP utiliza:
- En Windows XP: netsh int ip reset resetlog.txt
- En Vista y Windows 7: netsh interface ipv4 reset
2- Hacer Ping a la dirección IP del equipo: ping 192.168.137.3.
De tener éxito demuestra que la tarjeta o adaptador de red funciona correctamente, de no ser así desinstalar el dispositivo y reiniciar Windows para reinstalarlo automáticamente.
Para desinstalar el dispositivo es necesario acceder al Administrador de dispositivos, para eso ir a Inicio o Ejecutar devmgmt.msc y oprime Enter.
3.- Hacer Ping a la dirección IP de otro equipo en red, ejemplo la Máquina 9 que tiene Edwin:
ping 192.168.1.89
De tener éxito demuestra que las conexiones físicas entre las computadoras son correctas.
4- Hacer ping a la dirección IP de la puerta de enlace: ping 192.168.137.1
De tener éxito demuestra que existe conexión con el equipo que suministra internet.
5- Hacer ping a la dirección IP de un sitio en internet:
ping 209.190.61.3
(Dirección IP de este sitio web). De tener éxito demuestra que la conexión a internet funciona.
6- Hacer Ping a un dominio en internet:
ping google.com
Anota en tu libreta las Direcciones IP de:
- Youtube
- Hotmail
De tener éxito demuestra que existe conexión a internet y los servidores DNS configurados en la conexión funcionan correctamente.
NSLOOKUP es un comando utilizado para diagnosticar y solucionar problemas de los servidores DNS que utilizan la conexión de red actual.
Inicia la aplicación Nslookup.exe que permite hacer peticiones a dicho servidor o cualquier otro que se especifique.
Actividades: Anota los siguientes conceptos sobre los Comandos NSLOOKUP
Para iniciar Nslookup basta con escribir "nslookup" en la consola de cmd y presionar la tecla Enter, verás algo como esto:
C:\> nslookup
Default Server: nameserver1.domain.com
Address: 10.0.0.1
Si la respuesta muestra alguno de los siguientes errores:
- No se puede encontrar el nombre de servidor para la dirección
- w.x.y.z: Agotado el tiempo de espera
- No se puede encontrar el nombre de servidor para la dirección
- 127.0.0.1: Agotado el tiempo de espera
Haz ping a un servidor alternativo, por ejemplo los de Google (8.8.8.8 y 8.8.4.4), si tienes éxito sustitúyelos por los tuyos en Funciones de red.
El comando NETSTAT es uno de los más utilizados en el trabajo en redes, muestra todas las estadísticas de los protocolos y las conexiones que tienes establecidas, direcciones, puertos utilizados, cantidad de información, etc.
Úsalo con las siguientes opciones:
- netstat -a muestra todas las conexiones y puertos de escucha
- netstat -n muestra los puertos y direcciones en formato numérico.
- netstat -b muestra el nombre del programa que inició la conexión
- netstat -e muestra estadísticas de datos enviados, recibidos
El comando ROUTE permite ver la tabla de rutas del equipo, contiene la ruta que sigue un paquete de red desde un equipo que utiliza TCP/IP a otro.
Usalo la siguiente forma para mostrar la ruta:
ROUTE PRINT
Comprueba que los datos que aparecen en la tabla son validos y se corresponden con los datos que has obtenido de la configuración de tu equipo (principalmente la puerta de enlace).
Utiliza el comando TRACERT para determinar dónde se ha detenido un paquete en la red. Te permite hacer un seguimiento de la ruta entre tu equipo y el otro equipo en la red.
Tracert determina la ruta seguida para llegar a un destino enviando paquetes (TTL) al destino. Cada enrutador debe disminuir el valor de TTL de un paquete al menos en 1 antes de reenviarlo. Cuando el valor de TTL de un paquete llega a 0, el enrutador debe devolver el mensaje "Tiempo agotado" al equipo de origen. Tracert imprime una lista de los enrutadores en la ruta de acceso que han devuelto el mensaje ICMP "Tiempo agotado".
Resulta útil para solucionar problemas en redes de gran tamaño.
Usalo asi, escribe en la consola y presiona Enter:
TRACERT host o dirección IP

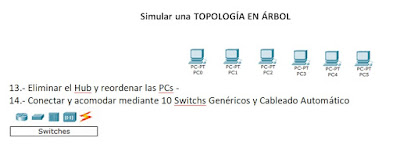

Cisco Packed Tracer
Este producto tiene el propósito de ser usado como un producto educativo que brinda exposición a la interfaz comando – línea de los dispositivos de Cisco para practicar y aprender por descubrimiento.
En este programa se crea la topología física de la red simplemente arrastrando los dispositivos a la pantalla. Luego clickando en ellos se puede ingresar a sus consolas de configuración. Allí están soportados todos los comandos del Cisco OS e incluso funciona el "tab completion". Una vez completada la configuración física y lógica de la net, también se puede hacer simulaciones de conectividad (pings, traceroutes, etc) todo ello desde las misma consolas incluidas.
Una de las grandes ventajas de utilizar este programa es que permite "ver" cómo deambulan los paquetes por los diferentes equipos (switchs, routers, etc), además de poder analizar de forma rápida el contenido de cada uno de ellos en las diferentes "capas"
BAJAR CISCO PACKED TRACER
PRÁCTICA 1
PRÁCTICA 2
PRÁCTICA 3
PRÁCTICA 4
RESUMEN - ACTIVIDADES
Contesta las preguntas siguientes de acuerdo a las indicaciones:
Contesta las preguntas siguientes de acuerdo a las indicaciones:
Semana 26 - 30 Noviembre 2018
ACTIVIDAD.
Control de Seguridad Física
Cuando se habla de Seguridad Física se habla de los diferentes mecanismos, tanto de la parte preventiva como de detección, para proteger físicamente cualquier recurso de la red o de un sistema informático. Los recursos van desde un teclado hasta el respaldo de la información que se maneja.
Con base en el lugar o el entorno de trabajo, se establecen medidas de seguridad en menor o mayor escala para proteger los sistemas. No es igual resguardar un pequeño cibercafé que los servidores de una institución bancaria.
A continuación investiga y anota algunos de los problemas de seguridad física con los que nos podemos enfrentar y las medidas que podemos tomar para evitarlos:
a) Protección del Hardware
a1) Acceso Físicp
a2) Desastres naturales
a3) Alteraciones del entorno.
a31).- Electricidad
a32).- Ruido Eléctrico
a33).- Temperaturas Extremas
b) Protección de los Datos
b1).- Copias de Seguridad
b2).- Soportes no electrónicos (papel)
Detección de Fallas y posibles soluciones en la LAN
Bajo este tema nos encontramos con tres tipos muy comunes:
a) Físicas (de Hardware)
b) Lógicas (de Software)
c) Humanas
Tener muy en cuenta estos factores nos puede evitar muchos dolores de cabeza.
A continuación investiga y anota con ejemplos de cada caso, los siguientes conceptos:
a) Físicas (de Hardware)
b) Lógicas (de Software)
c) Humanas
Control de Seguridad Física
Cuando se habla de Seguridad Física se habla de los diferentes mecanismos, tanto de la parte preventiva como de detección, para proteger físicamente cualquier recurso de la red o de un sistema informático. Los recursos van desde un teclado hasta el respaldo de la información que se maneja.
Con base en el lugar o el entorno de trabajo, se establecen medidas de seguridad en menor o mayor escala para proteger los sistemas. No es igual resguardar un pequeño cibercafé que los servidores de una institución bancaria.
A continuación investiga y anota algunos de los problemas de seguridad física con los que nos podemos enfrentar y las medidas que podemos tomar para evitarlos:
a) Protección del Hardware
a1) Acceso Físicp
a2) Desastres naturales
a3) Alteraciones del entorno.
a31).- Electricidad
a32).- Ruido Eléctrico
a33).- Temperaturas Extremas
b) Protección de los Datos
b1).- Copias de Seguridad
b2).- Soportes no electrónicos (papel)
Detección de Fallas y posibles soluciones en la LAN
Bajo este tema nos encontramos con tres tipos muy comunes:
a) Físicas (de Hardware)
b) Lógicas (de Software)
c) Humanas
Tener muy en cuenta estos factores nos puede evitar muchos dolores de cabeza.
A continuación investiga y anota con ejemplos de cada caso, los siguientes conceptos:
a) Físicas (de Hardware)
b) Lógicas (de Software)
c) Humanas
No hay comentarios:
Publicar un comentario
